Cinza trifásico da C.A. do inversor 11KW 380V 50Hz 60Hz da frequência do vetor da série ST310

St310 cinza trifásico da C.A. VFD VSD do inversor variável 50Hz 60Hz da série 11KW 380V

Introdução do conversor de frequência (VFD)

a movimentação da Variável-frequência (VFD) é um dispositivo de controle do poder que use a tecnologia da conversão de frequência e a tecnologia da microeletrônica para controlar os motores de C.A. mudando a frequência da fonte da alimentação de trabalho do motor. O inversor é composto principalmente de um retificador (C.A. à C.C.), do filtro, do inversor (C.C. à C.A.), da unidade de freio, da unidade de movimentação, de uma unidade da detecção, e da unidade de microprocessamento. Inversor por IGBT interno fora para ajustar a tensão e a frequência da fonte potência de saída, de acordo com as necessidades reais do motor de fornecer a tensão de fonte de alimentação exigida, para conseguir a finalidade da economia de energia, o regulamento da velocidade, além, o inversor tem muitas funções da proteção, tais como a sobrecarga, sobretensão, proteção da sobrecarga e assim por diante.

Características do produto do inversor da frequência

Vantagens do projeto estrutural:
1. o canal de ar independente da dissipação de calor, de um lado, pode eficazmente impedir a poeira externo, poluição de óleo, e a outra poluição no interno, causando o PWB, componentes e a outra corrosão procura um caminho mais curto falhas, por outro lado, pode jogar um efeito muito bom da dissipação de calor, para reduzir o dano do gás corrosivo aos produtos, para melhorar a estabilidade do produto.
2. Usando a placa do PWB da precisão de 4 camadas e uma nova geração de tecnologia do módulo de IGBT, e na maior parte usando a eletrônica integrada IC.
3. O volume do inversor da nova geração é menor, e o peso é um espaço mais claro, salvar da instalação, salvar custos do transporte.
Vantagens do projeto de software:
1. A microplaqueta DE ALTA VELOCIDADE a mais atrasada do SI DSP é selecionada, e o software de controle com direitos de propriedade intelectual independentes é usado para maximizar as características do software e do hardware, que faz o motor corrido estaticamente em vários ambientes de aplicação.
2. Algoritmo de controle da limitação da onda-por-onda nova, corrente e estabilidade de controle atuais da tensão, para assegurar o conversor de frequência na condição de limite da operação falha-livre.
3. corrente brandnew, tensão, algoritmo de controle, mais o controle atual da excitação original, para assegurar ao motor o começo e a parada rápidos sem erro.
4. O modelo novo do motor, motor que de baixa frequência a velocidade corredora é estável, torque é grande, controle atual é exato, parada da nenhum-falha, velocidade de corrida de alta frequência do motor é estável, a corrente é pequeno.
5. O algoritmo de seguimento da velocidade nova do software, seguir atual, impacto da tensão está a uma velocidade de seguimento pequena, exata.
6. a frequência de portador pode automaticamente ser ajustada com temperatura da conversão de frequência e frequência de funcionamento para assegurar a operação segura sob a condição da elevação de baixa temperatura da conversão de frequência.
7. A frequência a mais alta da máquina padrão é 3000HZ, que pode cumprir as exigências do processamento de múltiplos propósitos, pode realizar uma variedade de uso de comutação da frequência.
8. capacidade de sobrecarga super, 150% 60S, 180% 10S, 200% 0.5S
9. o defeito um grupo de parâmetros do motor, pode ser grupos múltiplos personalizados de parâmetros do motor, pode conduzir tipos diferentes de motor.
10. Quatro vezes do registro do parâmetro da falha, gravam o estado detalhado do inversor quando a falha ocorre em detalhe, e gravam a tensão atual, máxima máxima, e a temperatura máxima durante o funcionamento do inversor, que é conveniente para a análise e o tratamento após a falha ocorre.
11. função completa da proteção da máquina (incluindo a proteção da sobrecarga e da sobretensão, procurar um caminho mais curto a proteção à terra se acaba, IGBT passagem-através da proteção, proteção contra a detecção atual anormal, relé puxam dentro funções anormais da proteção).
12. Função perfeita da proteção do poder (o terminal 24V do painel de controlo, 10V, o poder da saída análoga AO1/AO2 procura um caminho mais curto e sobrecarrega a proteção)
13. Projeto largo da tensão: standard internacionais da reunião, incluindo Europa, America do Norte, Índia, e outras exigências trifásicas da grade 380-480V.
Vantagens do projeto de hardware:
1. o botão do painel adota o botão do codificador, precisão de alta velocidade, velocidade estável, vida útil longa.
2. O painel da operação adota a ideia a mais atrasada do projeto, que faz a desmontagem e a instalação mais convenientes e seguras.
3. os portos de rede padrão são usados para conectar o painel do painel de controlo e da operação. A velocidade da transmissão do sinal é alta e a distância é longa.
4. Um porto de comunicação 485, apoia o protocolo de Modbus, modo de RTU
5. O fã da dissipação de calor adota o controle de temperatura para assegurar a dissipação de calor eficaz e para prolongar a vida do fã.
6. A separação do fã é removível e pode ser retirada diretamente. Fácil para que os usuários realizem a manutenção diária. Assim estendendo a vida útil da máquina.
7. escolha o ventilador de refrigeração com longa vida e grande volume de ar, reduzir eficazmente a elevação da temperatura do conversor de frequência, e assegure a operação segura e estável dos produtos.
8. O terminal do fio é projetado ser uma separação extraível, que for conveniente instalar quando prender. Após a conexão
a linha, introduz a placa da separação, e divide uniformemente a linha classe.
9. A parte inferior da máquina da baixa potência é equipada com o desenho do tamanho da instalação, e a série inteira é equipada com a posição do furo de montagem do molde do escudo do papel de 1/1 de proporção, para conseguir a instalação mais conveniente e mais rápida do armário elétrico.

Outros modelos do conversor de frequência

Número de artigos	Tensão (V)	Poder (quilowatts)	Atual entrado (A)	Corrente de saída (A)	Poder de travagem do resistor (quilowatts)	Resistência de travagem do resistor (Ω)	Observação
ST310-2T0.75GB	3 fase 220V±10%	0,75	5,0	3,8	150	250 (≧100)	ACESSÓRIO
ST310-2T1.5GB		1,5	6,0	5,5	300	200 (≧100)
ST310-2T2.2GB		2,2	10,5	9,0	800	100 (≧75)
ST310-2T3.7GB		3,7	10,5	9,0	800	100 (≧75)
ST310-2T5.5GB		5,5	20,5	17	1500	50 (≧ 75)
ST310-2T7.5GB		8	35	30	2000	40 (≧25)
ST310-2T11GB		11	50	45	5000	30 (≧16)
ST310-2T15G		15	65	60	6000	20 (≧16}	OPCIONAL
ST310-2T18.5G		18,5	80	75	9000	16 (≧10)
ST310-2T22G		22	95	91	9000	13 (≧10)
ST310-2T30G		30	118	112	11KW	10 (≧8)
ST310-2T37G		37	80	75	9000	16 (≧10)
ST310-2T45G		45	95	91	9000	13 (≧10)
ST310-2T55G		55	192*	210	22KW	5 (≧3.3)

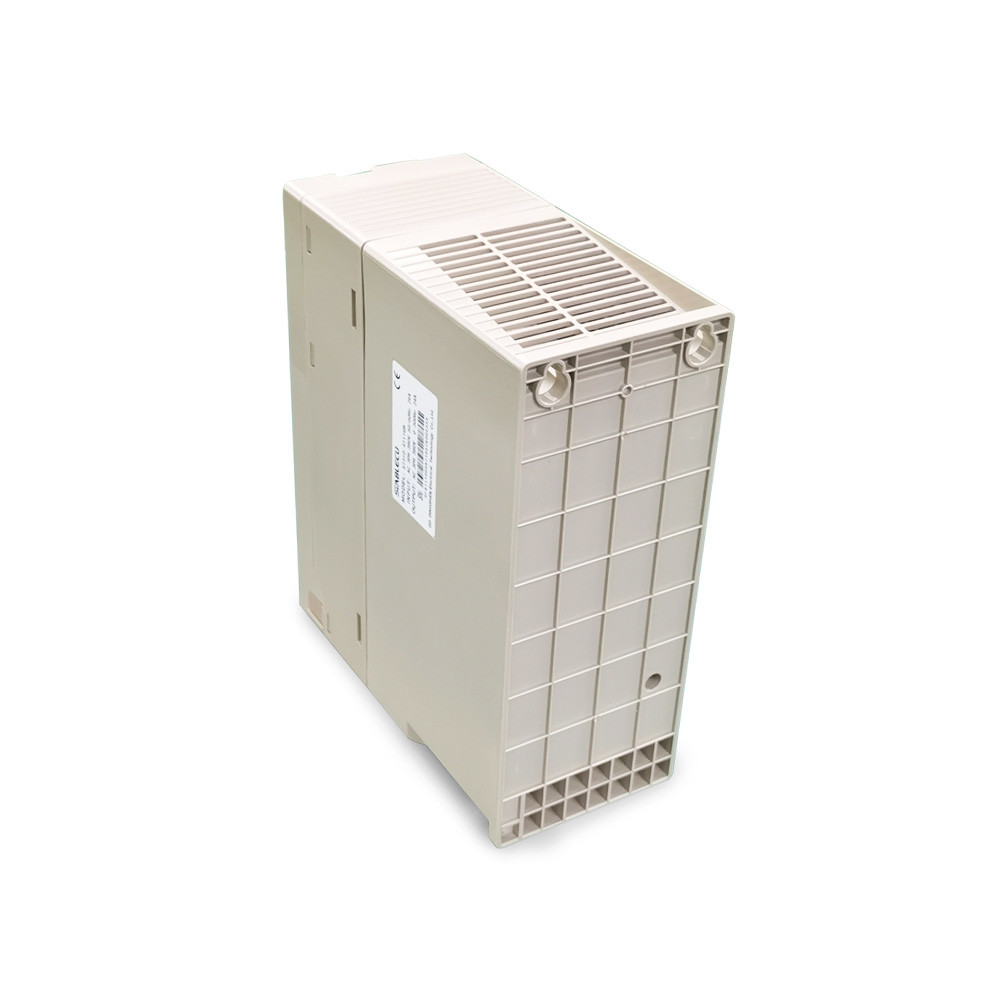

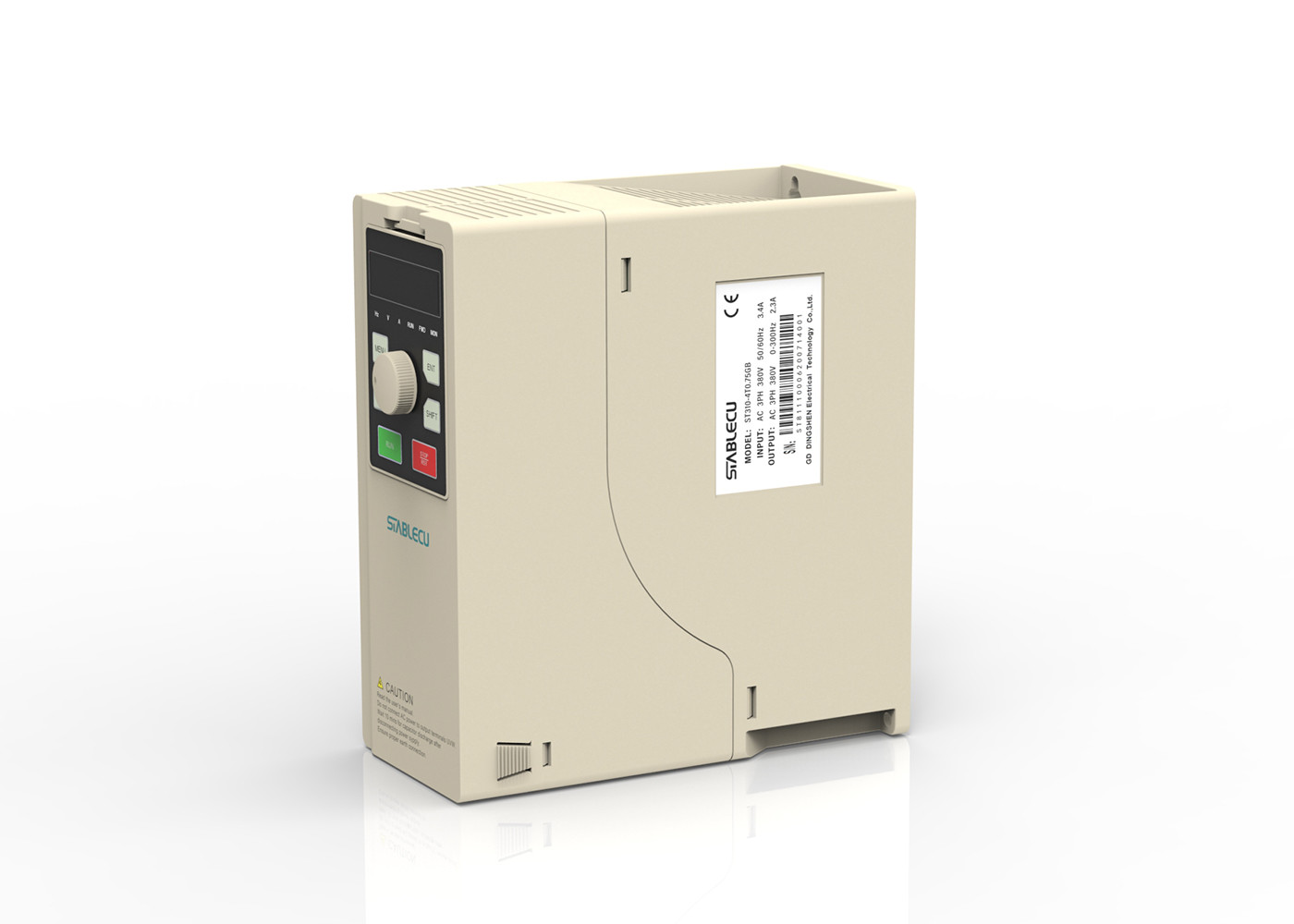

Mais imagens do ocnverter da frequência

FAQ:

1. Quem são nós?

Nós somos baseados em Guangdong, China, começamos desde 2009, vendemos a pelo mundo inteiro. Há total sobre 201-300 pessoas em nosso escritório.

2. Como podemos nós garantir a qualidade?

Sempre uma amostra da pre-produção antes da produção em massa; Inspeção sempre final antes da expedição;

3. Que pode você comprar de nós?

VFD, inversor do conversor, máquina de soldadura ultrassônica da máscara

4. Por que deve você comprar de nós não de outros fornecedores?

(1) nós centramo-nos sobre o fornecimento de uma movimentação estável e segura para utilizadores finais

(2) recuperação digital automática ultrassônica, desempenho superior da frequência, qualidade estável

5. Que serviços podemos nós proporcionar?

Entrega aceitada: Termos: CORRENTE DE RELÓGIO, CFR, CIF, EXW, DDP, DDU, entrega expressa;

Pagamento aceitado: Moeda: USD, EUR, JPY, CAD, AUD, HKD, CNY;

Tipo aceitado do pagamento: T/T, L/C, D/P D/A, MasterCard, cartão de crédito, Paypal, ocidental, união, dinheiro;

Língua falada: Inglês, chineses

6. Que sobre o prazo de execução?

Para produtos usuais, nós mantemos o estoque, poderíamos enviar 1-3days após ter recebido seu pagamento. Para a quantidade grande e produtos especiais, verifique por favor o prazo de execução com nosso vendedor.
